نبشی یکی از مقاطع فولادی پرکاربرد در پروژه های عمرانی و صنعتی است که به صورت تکی یا مرکب، نقش کلیدی در اتصالات سازه ای ایفا می کند. این مقطع فولادی در ساخت سازه هایی نظیر خرپا، ستون، اتصال پل به ستون یا تیر به بیم های باربر و صفحات فونداسیون کاربرد گسترده ای دارد. نبشی ها معمولاً از نظر شکل ظاهری به دو نوع بال مساوی و بال نامساوی تقسیم می شوند که بسته به نیاز پروژه انتخاب می گردند. پیش از بررسی جدول وزن نبشی، لازم است بدانید که وزن هر شاخه نبشی از طریق فرمول محاسبه وزن نبشی قابل تعیین است. این فرمول با در نظر گرفتن ضخامت، طول و ابعاد بال ها بر اساس متر، وزن تقریبی نبشی را بر حسب کیلوگرم محاسبه می کند و در تصمیم گیری برای انتخاب مقطع مناسب، نقش مهمی دارد.

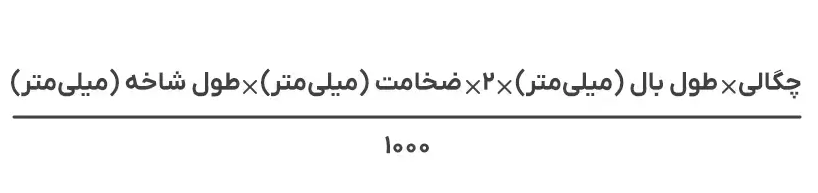

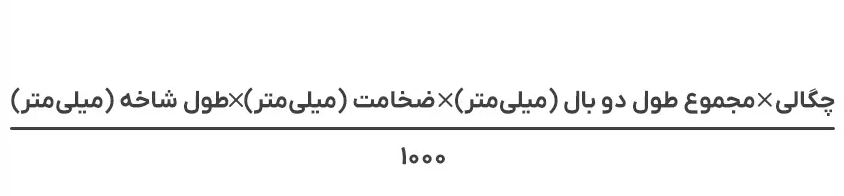

وزن نبشی (kg) = مجموع طول بال های نبشی (m) * ضخامت نبشی (m) * طول شاخه نبشی (m) * چگالی
در ادامه شما را با محاسبه وزن نبشی آشنا می کنیم. آگاهی از جدول وزن نبشی به شما هنگام خرید و تعیین قیمت نبشی کمک فراوانی می کند.
جدول وزن نبشی یکی از ابزارهای ضروری برای مهندسان، معماران و فعالان حوزه ساخت و ساز است که به کمک آن می توان به سرعت وزن دقیق نبشی های مختلف را با توجه به ابعاد، ضخامت و طول شاخه محاسبه کرد. این جدول معمولاً شامل اطلاعاتی درباره وزن نبشی 4، 5، 6، 8، 10 و شاخه 12 متری در حالت های مختلف بال مساوی و بال نامساوی است. اطلاع از وزن دقیق مقاطع فولادی برای کنترل هزینه ها، ایمنی سازه و انتخاب مناسب ترین نوع نبشی اهمیت زیادی دارد. محاسبه وزن نبشی بر اساس این جدول، جایگزین مناسبی برای اندازه گیری های دستی و زمان بر است.
در محاسبه وزن نبشی ها، مقدار چگالی فولاد به عنوان یک عدد ثابت برابر با ۷۸۵۰ کیلوگرم بر متر مکعب در نظر گرفته می شود. این عدد نقش مهمی در تبدیل حجم هندسی نبشی به وزن واقعی آن دارد.
همچنین باید توجه داشت که وزن های درج شده در جدول به صورت تقریبی ارائه شده اند. به دلیل تفاوت های جزئی در فرآیند تولید، وزن نهایی محصولات ممکن است در کارخانه های مختلف اندکی با یکدیگر تفاوت داشته باشد.
در نهایت، این جدول بر پایه رایج ترین و پرمصرف ترین سایزهای موجود در بازار تهیه شده است تا کاربران بتوانند به راحتی وزن نبشی مورد نظر خود را برای کاربردهای ساختمانی و صنعتی تخمین بزنند.
برای محاسبه وزن نبشی از دو روش کلی استفاده می شود: روش دستی و روش نرم افزاری. در روش دستی، از فرمول محاسبه وزن نبشی استفاده می شود که در آن طول دو بال، ضخامت و چگالی فولاد (۷۸۵۰ کیلوگرم بر متر مکعب) در یک رابطه ریاضی قرار می گیرند تا وزن تقریبی نبشی به دست آید. این روش بیشتر در محاسبات مهندسی و طراحی های اولیه کاربرد دارد. اما در پروژه های سریع یا زمان بر، استفاده از جدول وزن نبشی یا ابزارهای آنلاین محاسبه گر، روشی دقیق تر و سریع تر است. این جداول به ویژه برای بررسی وزن نبشی 4، 6 یا 10 در ابعاد مختلف بسیار کاربردی اند.
از جمله آسان ترین روش های محاسبه وزن نبشی، به دست آوردن عدد وزن با استفاده از نرم افزارهای آنلاین است. در محاسبه آنلاین وزن نبشی 12 و سایر سایزها تنها کافی است ابعاد محصول مورد نظر خود را در ماشین حساب ابتدای صفحه قرار داده تا وزن نهایی را به دست آورید. پس از به دست آوردن وزن، بهتر است عدد به دست آمده را با وزن باسکول مقایسه نموده و در صورت نزدیک بودن اعداد به یکدیگر از کیفیت نبشی خریداری شده مطمئن شوید.
وزن نبشی ۴ یکی از پرکاربردترین سایزهای نبشی در ساخت و ساز و صنایع مختلف است که به دلیل ضخامت مناسب و وزن متوسط، گزینه ای ایده آل برای اتصالات و سازه های سبک تا متوسط به شمار می رود. وزن دقیق نبشی ۴ به عوامل متعددی مثل ضخامت بال و طول شاخه بستگی دارد. در ادامه، جدول وزن نبشی ۴ ارائه شده است که به شما امکان می دهد با دانستن وزن هر متر و طول شاخه، انتخابی دقیق تر داشته باشید:
وزن نبشی ۵ به ابعاد، ضخامت و طول شاخه بستگی دارد و معمولاً در دسته نبشی های متوسط قرار می گیرد. برای نمونه، نبشی L50×50×5 دارای وزنی در حدود 23.58 کیلوگرم در هر شاخه ۶ متری است. این سایز از نبشی به دلیل تعادل بین وزن و استحکام، کاربرد گسترده ای در اتصالات سازه ای و ساخت قطعات فلزی دارد.
وزن نبشی ۳ به دلیل ابعاد کوچک و ضخامت کم، در دسته نبشی های سبک قرار می گیرد و برای مصارفی مانند ساخت قاب، درب، پنجره و سازه های ظریف به کار می رود. برای مثال، نبشی L30×30×3 در هر متر حدود 1.41 کیلوگرم وزن دارد، یعنی یک شاخه ۶ متری آن تقریباً 8.48 کیلوگرم است. این نوع نبشی معمولاً در پروژه هایی با باربری پایین استفاده میشود.
وزن نبشی ۶ در رده نبشی های نیمه سنگین قرار می گیرد و انتخابی متعادل برای پروژه هایی است که نیاز به استحکام بیشتر در عین حفظ وزن بهینه دارند. به عنوان مثال، نبشی L60×60×6 وزنی حدود 33.95 کیلوگرم برای یک شاخه ۶ متری دارد. این سایز از نبشی در ساخت اسکلت فلزی، اتصالات سازه ای و قطعات صنعتی که نیاز به مقاومت مکانیکی قابل قبول دارند، بسیار پرکاربرد است. ترکیب ابعاد مناسب و ضخامت متوسط، نبشی ۶ را به گزینه ای محبوب در میان مهندسان و پیمانکاران تبدیل کرده است.
وزن نبشی ۶ در رده نبشی های نیمه سنگین قرار می گیرد و انتخابی متعادل برای پروژه هایی است که نیاز به استحکام بیشتر در عین حفظ وزن بهینه دارند. به عنوان مثال، نبشی L60×60×6 وزنی حدود 33.95 کیلوگرم برای یک شاخه ۶ متری دارد. این سایز از نبشی در ساخت اسکلت فلزی، اتصالات سازه ای و قطعات صنعتی که نیاز به مقاومت مکانیکی قابل قبول دارند، بسیار پرکاربرد است. ترکیب ابعاد مناسب و ضخامت متوسط، نبشی ۶ را به گزینه ای محبوب در میان مهندسان و پیمانکاران تبدیل کرده است.
وزن نبشی ۱۰ به واسطه ضخامت بالاتر و ابعاد بزرگ تر، در گروه نبشی های سنگین و مقاوم قرار دارد. این نبشی معمولاً در پروژه های سازه ای بزرگ، اسکله سازی، سازه های فلزی مرتفع و سازه های تحت بار سنگین به کار می رود. برای مثال، نبشی L100×100×10 در هر متر حدود 15.72 کیلوگرم وزن دارد، بنابراین یک شاخه ۶ متری آن تقریباً 94.32 کیلوگرم خواهد بود. استحکام و تحمل بار بالای این سایز از نبشی، آن را به انتخابی مطمئن برای سازه های حساس و صنعتی تبدیل کرده است.
وزن نبشی ۱۲ به عنوان یکی از سنگین ترین انواع نبشی، در پروژه های بسیار مقاوم و باربر مانند سازه های صنعتی، مخازن تحت فشار، پالایشگاه ها و پل ها مورد استفاده قرار می گیرد. به طور معمول، نبشی L120×120×12 در هر متر حدود 22.63 کیلوگرم وزن دارد؛ بنابراین، وزن یک شاخه ۶ متری آن به حدود 135.821 کیلوگرم می رسد. این نوع نبشی به دلیل ضخامت بالا، توان تحمل بارهای فشاری و کششی بسیار زیادی را دارد و انتخابی ایده آل برای شرایط سخت و سنگین مهندسی است.
نبشیهای سبک مطابق با استانداردهای ملی تولید شده و نسبت به استانداردهای اروپایی، ضخامت کمتری دارند. همانطور که اشاره شد برای تولید نبشی های سبک از استانداردهای ملی 13967-1 استفاده می شود. البته از استاندارد روسی 8510 نیز برای تولید نبشی هایی با ضخامت کم (سبک وزن) نیز استفاده می شود. استفاده از این نبشی ها در جای درست، هزینه نهایی هر پروژه را به شدت کاهش می دهد. معمولا برای ساخت درب و پنجره ساختمان ها از نبشی سبک وزن استفاده می کنند.
نبشی ۳ سبک یکی از انواع نبشی های پرکاربرد در سازه های سبک است که معمولاً با ضخامت ۲.۵ میلی متر تولید می شود. این نبشی به دلیل وزن کمتر و ضخامت پایین تر، برای کاربردهایی مانند ساخت درب و پنجره، قاب بندی های سبک و سازه هایی با باربری کم مناسب است. وزن هر متر از نبشی ۳ سبک حدود ۱.۱۷ کیلوگرم است که این میزان سبک بودن، آن را گزینه ای اقتصادی و کارآمد برای پروژه های کوچک و متوسط کرده است.
نبشی ۴ سبک در ضخامت های متنوعی مانند 2، 2.5 و 3 میلی متر تولید می شود که هر کدام وزن متفاوتی دارند. برای مثال، وزن نبشی ۴ سبک با ضخامت 2 میلی متر حدود 1.25 کیلوگرم در هر متر است، در حالی که برای ضخامت 2.5 میلی متر این وزن به حدود 1.57 کیلوگرم می رسد و نبشی ۴ سبک با ضخامت 3 میلی متر وزنی در حدود 1.88 کیلوگرم دارد. این تنوع ضخامت باعث می شود نبشی ۴ سبک در پروژه های ساختمانی با نیازهای مختلف وزن و استحکام، گزینه ای مناسب و اقتصادی باشد. استفاده از جدول وزن نبشی به شما امکان می دهد انتخاب دقیق تری برای هر نوع نیاز داشته باشید. جهت استعلام دقیق وزن و قیمت نبشی ۴ سبک با فولاد پاسارگاد تماس بگیرید.
نبشی ۵ سبک معمولاً در ضخامت های 3 و 4 میلی متر تولید می شود. وزن نبشی ۵ سبک با ضخامت 3 میلی متر حدود 2.35 کیلوگرم در هر متر است و با ضخامت 4 میلی متر این وزن به حدود 3.14 کیلوگرم افزایش پیدا می کند. این نوع نبشی به دلیل ضخامت کمتر نسبت به نبشی های سنگین، برای سازه های کم وزن و پروژه های اقتصادی مناسب است و می توان با کمک جدول وزن نبشی، وزن دقیق آن را محاسبه کرد.
منظور از نبشی سنگین تولید نبشی هایی با وزن بالا، بر اساس استانداردهای اروپایی است! پس ضخامت، وزن و طول مشخصی دارند. ضخامت بالا نه تنها در نبشی، بلکه در همه مقاطع فولادی، منجر به افزایش وزن و متعاقبا منجر به بالا رفتن هزینه های نهایی هر پروژه عمرانی یا صنعتی خواهد شد. بهتر است بر اساس حساسیت و دقت پروژه خود بهترین نوع نبشی را انتخاب نمایید.
نبشی ۴ سنگین با ضخامت های بیشتر نسبت به نوع سبک تولید می شود و برای پروژه هایی که نیاز به مقاومت و استحکام بالاتر دارند، گزینه ای مناسب است. وزن نبشی ۴ سنگین با توجه به ضخامت 4 میلی متری حدودا برابر با 15 کیلوگرم است. این نوع نبشی در سازه های نیمه سنگین تا سنگین کاربرد دارد و به دلیل ضخامت بیشتر، تحمل بار و استحکام آن به طور قابل توجهی افزایش یافته است. استفاده از جدول وزن نبشی به شما کمک میکند تا وزن دقیق این مقطع را بر اساس ضخامت و طول شاخه بهسادگی تعیین کنید.
وزن نبشی ۵ سنگین به دلیل ضخامت بیشتر، نسبت به نوع سبک آن بالاتر است و در پروژه هایی به کار می رود که نیاز به استحکام و تحمل بار بیشتری دارند. این نبشی با ابعاد ۵۰×۵۰ میلی متر و ضخامت ۵ میلی متر تولید می شود و معمولاً در ساخت سازه های فلزی، ستون های باربر و اتصال های مقاوم مورد استفاده قرار می گیرد. هر متر از نبشی ۵ سنگین حدود ۳.۹۳ کیلوگرم وزن دارد، بنابراین یک شاخه ۶ متری آن حدود ۲۳.۵۸ کیلوگرم و شاخه ۱۲ متری حدود ۴۷.۱۶ کیلوگرم خواهد بود. این وزن بالا باعث افزایش دوام و پایداری در اجرای پروژه می شود.
وزن نبشی ۶ سنگین معمولاً مربوط به سایز ۶۰×۶۰ با ضخامت ۶ میلی متر است که در دسته نبشی های مقاوم و نیمه سنگین تا سنگین قرار می گیرد. این نبشی کاربرد گسترده ای در پروژه های صنعتی، سازه های فلزی، پل ها و اسکلت های سنگین دارد. وزن هر متر از نبشی ۶ سنگین حدود ۵.65 کیلوگرم است، بنابراین یک شاخه ۶ متری آن نزدیک به 33.95 کیلوگرم و شاخه ۱۲ متری حدود 67.9 کیلوگرم وزن خواهد داشت. این نبشی برای شرایطی که مقاومت و استحکام بالا نیاز است، انتخابی مطمئن و پُربازده محسوب می شود.
وزن نبشی ۸ سنگین معمولاً به سایز ۸۰×۸۰ با ضخامت ۸ میلی متر اشاره دارد. این نبشی از جمله مقاطع فولادی سنگین و بسیار مقاوم است که در ساخت سوله ها، سازه های فلزی مرتفع، پل سازی و پروژه های صنعتی کاربرد گسترده ای دارد. وزن هر متر از این نوع نبشی حدود ۱۰.۰۶ کیلوگرم است؛ بنابراین، یک شاخه ۶ متری آن نزدیک به ۶۰.۳۶ کیلوگرم و شاخه ۱۲ متری حدود ۱۲۰.۷۲ کیلوگرم وزن دارد. این وزن بالا، نشان دهنده استحکام فوق العاده نبشی ۸ سنگین در برابر فشار و بارهای سنگین است.
فرمول محاسبه وزن نبشی که در ابتدای صفحه ذکر شده، یک روش نسبتاً دقیق و کاربردی برای تخمین وزن انواع نبشی در پروژه های عمرانی، صنعتی و حتی خرید و فروش آهن آلات است. این فرمول بر پایه پارامترهای اصلی مانند ضخامت، طول بال ها و چگالی فولاد (۷۸۵۰ کیلوگرم بر متر مکعب) طراحی شده و به راحتی قابل استفاده است. اگر چه ممکن است وزن واقعی در کارخانه های مختلف اندکی متفاوت باشد، اما این محاسبه گر برای مهندسان، طراحان، و فروشندگان آهن ابزار ارزشمندی است تا بدون دسترسی به باسکول یا جدول، در چند ثانیه وزن تقریبی نبشی را محاسبه کنند.
سوالات متداول
فرمول تقریبی محاسبه وزن نبشی به چه صورت است؟
وزن تقریبی نبشی= مجموع طول بال های نبشی (m) * ضخامت نبشی (m) * طول نبشی (m) * چگالی
نحوه اندازه گیری دقیق وزن نبشی با بال های مساوی در سایز ۱۰۰ میلیمتر چگونه است؟
اگر یک نبشی 10*100*100 به طول یک متر در نظر بگیریم وزن واحد طول آن برابر با 15.7 کیلوگرم می شود.
نحوه محاسبه دقیق وزن نبشی با طول نامساوی در ابعاد L100*50 چگونه است؟
وزن نبشی با لبه های نامساوی 50 در 100 میلی متر و ضخامت 10 میلی متر برای واحد طول برابر با 11.77 کیلوگرم است.
نحوه محاسبه وزن نبشی بدون جدول چگونه است؟
برای محاسبه وزن نبشی بدون جدول می توانیم از فرمول استفاده کنیم به این صورت که مساحت مقطع را با جمع کردن مساحت بال ها (ضخامت × طول بال ها) به دست می آوریم، سپس آن را در چگالی فولاد و طول نبشی ضرب می کنیم تا وزن تقریبی حاصل شود.
نبشی ۴ چند کیلو است؟
وزن هر متر از نبشی 4 با ضخامت 4 حدودا برابر با 2.5 کیلوگرم است.
